Elektrik & Elektronik PTS - Parksensor Vorne Fehler B128F-11

AuT300C

Fortgeschrittener

Beiträge: 317

Registrierungsdatum: 27. Mai 2018

Mittwoch, 6. November 2019, 11:12

PTS - Parksensor Vorne Fehler B128F-11

Wird nicht angezeigt, wenn Sie angemeldet sind!

Hallo Zusammen,
leider ist bei mir die vordere einparkhilfe ausgefallen. erkennbar ist das ganze wenn sich die funktion aktiviert und am display wird die vordere seite "rot hinterlegt und service" angezeigt.

dazu im anhang die fehlercodes. laut fehlercode sensor #2. leider finde ich jedoch keine information welcher sensor der #2 ist. per live-abtastung konnte ich nicht eruieren welcher der defekte ist, denn wenn ich ein objekt vor die sensoren gab, änderte sich die angezeigte distanz nicht (zumindest beim versuch, ggf. mach ich das auch nur falsch). zudem zeigt er bei sensor #6 auch 255cm an.
vorne sind 6 sensoren, hinten 4.

hat jemand eine info, welcher sensor welche #nummer hat? oder bereits einmal durch fehlersuche darauf gekommen?
(meine zeit ist momentan etwas knapp mit arbeit und weiterbildung daher wäre ich um jede hilfe dankbar. alles durchmessen nach demontage der schürze ist leider sehr zeitaufwendig)

»AuT300C« hat folgende Bilder angehängt:

Zum Seitenanfang

vince56

unregistriert

Mittwoch, 6. November 2019, 13:08

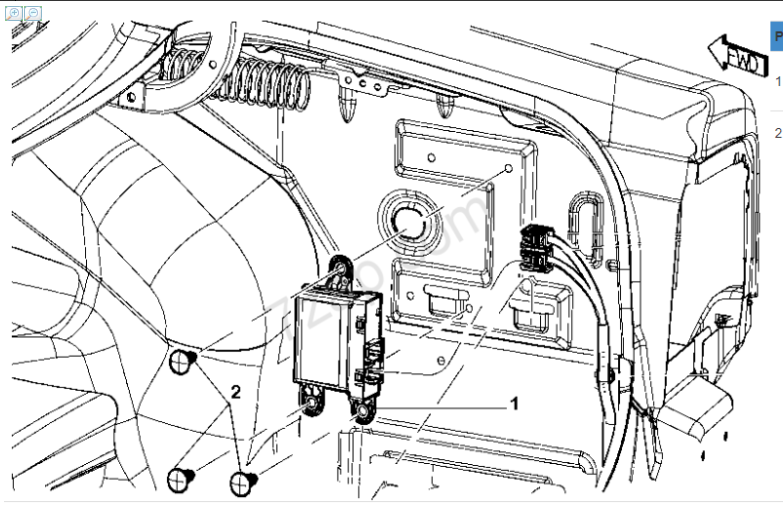

Hello for me it s a rear one , check this diagram

Zum Seitenanfang

vince56

unregistriert

Mittwoch, 6. November 2019, 13:10

Here , Sensor Number with partial location ( front or rear)

SENSOR-PARK ASSIST 1 - BLACK (FASCIA_FRONT) 3 WAY
SENSOR-PARK ASSIST 10 - BLACK (FASCIA_REAR) 3 WAY
ENSOR-PARK ASSIST 11 - BLACK (FASCIA_REAR) 3 WAY
SENSOR-PARK ASSIST 2 - BLACK (FASCIA_FRONT) 3 WAY
SENSOR-PARK ASSIST 3 - BLACK (FASCIA_FRONT) 3 WAY
SENSOR-PARK ASSIST 4 - BLACK (FASCIA_FRONT) 3 WAY
SENSOR-PARK ASSIST 5 - BLACK (FASCIA_FRONT) 3 WAY
SENSOR-PARK ASSIST 6 - BLACK (FASCIA_FRONT) 3 WAY
SENSOR-PARK ASSIST 8 - BLACK (FASCIA_REAR) 3 WAY
SENSOR-PARK ASSIST 9 - BLACK (FASCIA_REAR) 3 WAY

Zum Seitenanfang

vince56

unregistriert

Mittwoch, 6. November 2019, 13:14

The code is .....11 so sensor n°11 but your soft says n°2 ?? strange

Zum Seitenanfang

vince56

unregistriert

Mittwoch, 6. November 2019, 13:19

Check the connector too:

Zum Seitenanfang

Google Anzeige

vince56

unregistriert

Mittwoch, 6. November 2019, 13:36

I found that , it' s not for a chrysler 300 but it look like...

The sensors 1, 2, 3, 4, 5, & 6 are located in the front bumper:

#1 Left side of front bumper Sensor
#2 Left middle side of front bumper Sensor
#3 Left center of front bumper Sensor
#4 Right center of front bumper Sensor
#5 Right middle side of front bumper Sensor
#6 Right side of the bumper

The sensors 7, 8, 9, 10 and 11 are located in the rear bumper:

For sensors 7,8,9,and 10: Sensor
#7 Right Side of Rear Bumper Sensor
#8 Right Middle of Rear Bumper Sensor
#9 Left Middle of Rear Bumper Sensor
#10 Left Side of Rear Bumper

I think the following one is the good one , you dont have n°7 on your picture.

For Sensors 8,9,10, and 11:
#8 Right Side of Rear Bumper Sensor
#9 Right Middle of Rear Bumper Sensor
#10 Left Middle of Rear Bumper Sensor
#11 Left Side of Rear Bumper

Dieser Beitrag wurde bereits 1 mal editiert, zuletzt von »vince56« (6. November 2019, 13:50)

Zum Seitenanfang

AuT300C

Fortgeschrittener

Beiträge: 317

Registrierungsdatum: 27. Mai 2018

Mittwoch, 6. November 2019, 14:10

thanks for your fast help Vince!
folgendes habe ich nun nach einer erneuten suche gefunden und gleicht sich mit Vince seiner info (siehe Anhang):

The numbering system for the park assist sensors allows for up to twelve
sensors on the vehicle, six front and six rear. The sensors are numbered in a
clockwise manner starting at the left front bumper. The left front sensor (if
equipped with front park assist) is the number 1 sensor. The numbering
continues in a clockwise direction around the vehicle. Since Chrysler Group
vehicles use only four rear sensors, sensor numbers 7 and 12 are omitted, so
the left rear sensor is the number 11 sensor.

»AuT300C« hat folgendes Bild angehängt:
